SANDSTRAHLAUTOMATEN ALS DURCHLAUFSTRAHLANLAGE
STRAHLEN WIE AM LAUFENDEN BAND
Große wie kleine Werkstücke, z.B. Glasscheiben, Laserteile, Motorteile, aber auch Steinplatten oder Glasbausteine, lassen sich mit einer Durchlaufstrahlanlage wahrlich am laufenden Band strahlen. Mit oszillierende Düsen ermöglicht der Sandstrahlautomat über die gesamte Fläche ein perfektes Ergebnis, zuverlässig und konsistent! Der automatische Durchlauf sorgt für eine kontinuierliche Bearbeitung und hohe Flächenleistungen.
Sandstrahlautomat: Funktion der Durchlaufstrahlanlage

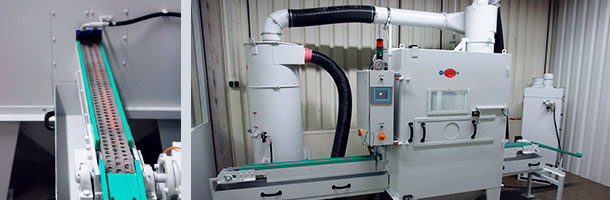

Eine Transporteinrichtung, abgestimmt auf Ihre Werkstücke, transportiert die zu strahlenden Objekte vollautomatisch durch den Sandstrahlautomat. Je nach Anforderung werden diese auf ein gelochtes Transportband (für kleinere Werkstücke), auf eine Riementransportanlage (Werkstücke mittlerer Größe) oder auf einen elektrisch angetriebenen Rollengang für liegenden oder aufrechten Transport (großer und schwerer Werkstücke) aufgelegt. Das aufgelegte Werkstück wird in der Durchlaufstrahlanlage kontinuierlich bis in die Strahlzone transportiert, passiert dabei eine Schleuse ins Innere des Sandstrahlautomaten und wird von einem Sensor detektiert, der den eigentlichen Strahlvorgang startet und beendet. Innerhalb der Strahlkabine erfolgt der taktgesteuerte Vorschub, Strahldüsen oszillieren über das Werkstück und nach jedem Oszillationshub erfolgt ein weiterer Takt des Werkstücktransports. Auf diese Art und Weise wird Ihr Produkt Zeile für Zeile bearbeitet, was jederzeit ein hervorragendes Strahlergebnis garantiert.

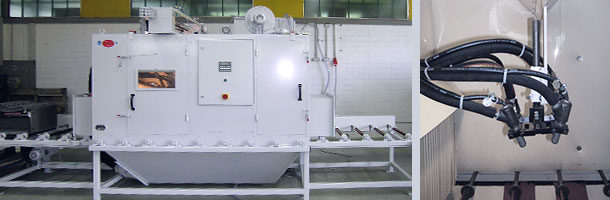

Sandstrahlautomat mit Injektorsystem mit Hinterschneidungsstrahlen, Sensorerkennung, Mehrfachschleusen und Strahlkornseparierung.
Nach dem das eigentliche Strahlen beendet ist, erfolgt automatisch der Weitertransport in die Reinigungszone des Sandstrahlautomaten. Hier wird das Werkstück mit Hilfe eines starken Gebläses von zurückgebliebenem Strahlmittel und Staub gereinigt. Durch eine weitere Schleuse kommen die sandgestrahlten Werkstücke in die Nachlaufzone. Hier können sie manuell abgenommen, oder auf Kundenwunsch auch automatisch über Pusher in eine Lagereinheit geschoben werden. Der Vorgang ist komplett regelbar, von der Geschwindigkeit und dem Vorschub der Transporteinrichtung, über Hub und Oszillationsgeschwindigkeit der Strahldüsen, bis zum Luft und Strahlmitteldurchsatz. Dadurch haben Sie mit einem Sandstrahlautomat als Durchlaufstrahlanlage innerhalb kürzester Zeit „Rezepte“ für perfekte Ergebnisse – auch bei unterschiedlichen Werkstück-Reihen. Sobald die passenden Parameter eingestellt sind, erhalten Sie jederzeit gleichbleibende Ergebnisse, ohne großen Aufwand für eine Neueinrichtung beim Wechsel der Werkstücke.
Aufbau der Sandstrahlautomaten von Goldmann
Von großem Vorteil ist auch der intelligente Aufbau unserer Sandstrahlautomaten: Alle Antriebe sind außerhalb der Strahlzone angebracht, um Verschleiß und anfallende Wartungszeiten auf ein Minimum zu reduzieren. Der mit Prallschutzmaterial ausgekleidete Strahlraum ist innenbeleuchtet und mit einem Inspektionsfenster versehen, damit Sie den Strahlvorgang im laufenden Betrieb überprüfen können.
Die Entstaubung erfolgt über eine dreistufige Filteranlage, welche die Strahlkabine des Sandstrahlautomaten konstant im Unterdruck hält. Staub und Strahlgut haben so keine Chance in die Werkshalle zu entweichen. Mittels eines Steigungssichters wird verhindert, dass gebrauchsfähiges Strahlgut abgesaugt wird, es wird dem Kreislauf erneut zugeführt. Darauf folgt ein Hochleistungseinfachzyklon, der 96% des Staubes in bereitgehaltene Kunststoffsäcke abscheidet – eine saubere Sache! Abschließend folgt ein Patronenfilter, mit pneumatischer Abreinigung, der übriggebliebenen Staub aus der Abluft filtert.
